« Cool-Line »

Das vielseitige Baffel-System für thermoaktive Decken, Hallenbäder und mehr

In modernen Gebäuden wird oft thermische Bauteilaktivierung zur effizienten Kühlung und Heizung von Räumen verwendet. Räume mit thermoaktiven Decken sind im Allgemeinen schallhart, benötigen also raumakustische Maßnahmen, um eine ausreichende Sprachverständlichkeit zu gewährleisten. Damit der thermische Effekt der Kühldecke erhalten bleibt, dürfen jedoch keine klassischen Schallabsorber an der Decke angebracht werden. Durch seine vertikale Ausrichtung löst der Absorber Cool Line beide Probleme: hervorragende Raumakustik bei minimaler Beeinflussung der thermischen Eigenschaften der Decke.

Die Anwendung von Cool Line beschränkt sich nicht nur auf thermoaktive Betondecken. Das in verschiedenen Formen und Farben erhältliche Schallabsorbersystem kann natürlich auch bei Standard-Decken und mit den von uns entwickelten Abhängern aus ABS Kunststoff sogar in  Hallenbädern und Feuchträumen verwendet werden.

Produktvorteile:
Schallabsorption: Hervorragende Schallabsorption in einem breiten Frequenzspektrum
Thermik: Vernachlässigbare Beeinträchtigung der Kühl- oder Heizleistung durch die vertikalen Baffeln und das Montagesystem, das einen direkten Kontakt der Absorber zur Decke vermeidet
Gesundheit: Pures Polyestervlies, frei von jeglichen chemischen Bindemitteln und schädlichen Fasern, Halogenen und FCKW. Ökotex Zertifikat Klasse 1. Freundlich zur Haut und den Atemwegen
Sicherheit: Hervorragende Brandklasse, Hydrophob, Widerstandsfähig
Umweltfreundlich: Das Material besteht mehrheitlich aus Recyclingfasern und ist zu 100% recyclingfähig. Geringer Energieaufwand in der Produktion. Kurze Transportwege – Made in Austria.
Produkteigenschaften:
Material: dBtec® PE Polyestervlies, Oberfläche glatt
Standardformate: 1200/1600/2400 * 200/250/300/350/400 mm. Stärke 40mm. Weitere Formate lieferbar.
Schallabsorption: Je nach Anordnung Absorberklasse C, αw=0,6 bis  Absorberklasse B, αw=0,8. Details siehe Produktinformation im pdf Format unten. Geprüft im Hallraum nach EN ISO 354.
Farbe: Standardfarben weiß und lichtgrau.
Brandklasse: Schwer entflammbar, B-s1-d0 nach ISO EN 13501
Gewicht: <2,2kg/m2
Abhängevarianten: Verschiedene, miteinander kombinierbare Möglichkeiten, Details siehe Bilder und Tabelle unten: Direktmontage, L-Lochprofil oder Komfort-Seilabhängung. Standard: Direktmontage mittels Ösenschraube und Drahtbügelabhänger.
Cool-Line Curve: Wie Cool-Line, jedoch mit abgerundeten Ecken, Radius 50mm.
Cool-Line Wave: Wie Cool-Line, jedoch mit wellenförmig geschnittener Unterkante.
Cool-Line Wave-3D: Wie Cool-Line, jedoch mit wellenförmig geschnittener Unterkante nach einer speziellen mathematischen Funktion, die über die Deckenfläche betrachtet, ein dreidimensionales Bild aus Wellentälern- und Bergen ergibt.



Formen für Cool Line:

Neben dem Akustikelement Cool Line mit klassischer Kante, gibt es zwei weitere Ausführungen: Cool Line Curve mit abgerundeten Kanten und Cool Line Wave mit einer wellenförmig geschnittenen Unterkante.

Abhängevarianten für Cool Line:

Abhänger Eigenschaften und Einsatzgebiete:

  • Drahtbügelhalter: Die Montage der CooL-Line Standard Ausführung erfolgt mittels eines speziellen Stahldraht Bügels, welcher an der Baffel mit zwei Rendelschrauben werkzeuglos montiert wird. Die Baffel kann in einen an der Decke montierten Schraubhaken eingehängt oder mit anderen Abhängelementen wie z.B. einem Komfort- Stahlseilabhänger kombiniert werden. Abhängehöhe: 45mm
  • U-Halter, ABS Kunststoff: Besonders geeignet für den Einsatz in Feuchträumen und bei bei wenig nutzbarer Deckenhöhe. Ideal auch für den Einsatz in Schwimmbädern. Der Kunststoff Halter aus Weiss oder Hellgrau eingefärbtem ABS Kunststoff ist UV beständig und entspricht der Brandschutzklasse V-0. Der Halter wird mit einer Schraube an der Decke befestigt. Abhängehöhe: ca. 15mm.
  • Schraubhaken & Montageplatte: Für eine minimalistische Optik. Die Montage erfolgt mittels Ösenschraube in der Decke und Hakenschraube sowie einer Montageplatte verklebt an der oberen Stirnseite des Absorbers. Abhängehöhe: ca. 40mm

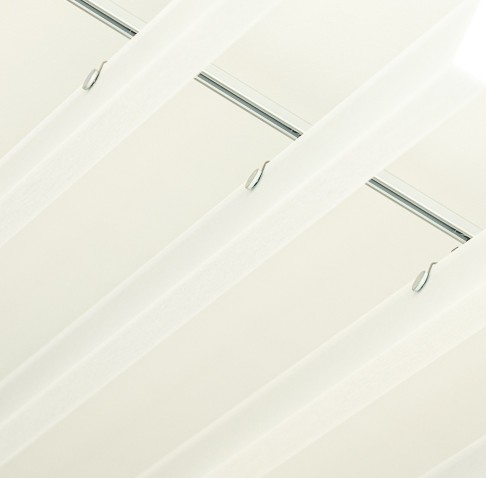

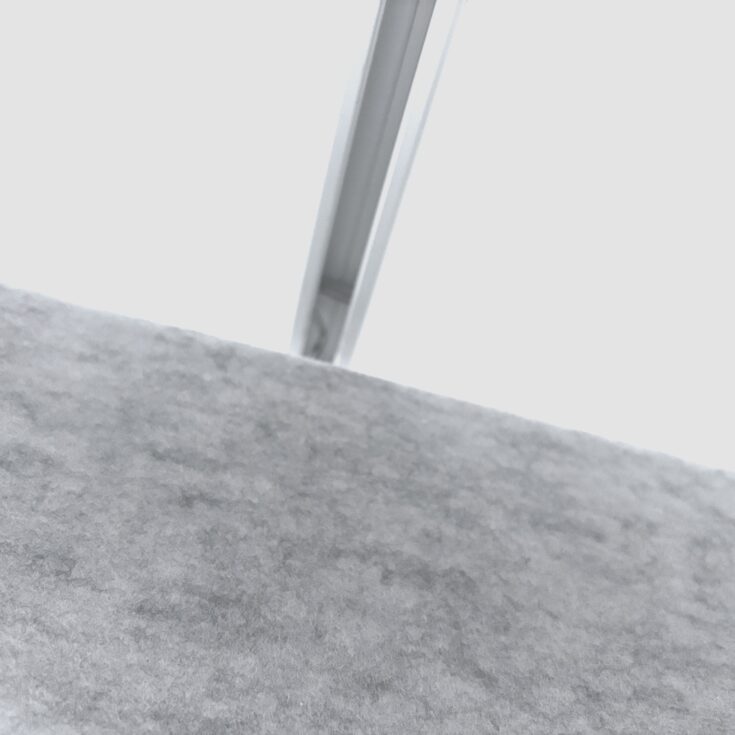

  • L – Lochprofil: Insbesondere, wenn die Anzahl der Bohrlöcher in der Decke minimiert werden soll, eignet sich diese Variante. Optional kann das L-Profil auch mit Gewindestangen oder Trockenbau-Schnellspannabhängern mit Abstand zur Decke montiert werden. Die Baffel Position kann bei dieser Abhängung auch nachträglich angepasst werden. Abhängehöhe: ca. 45mm

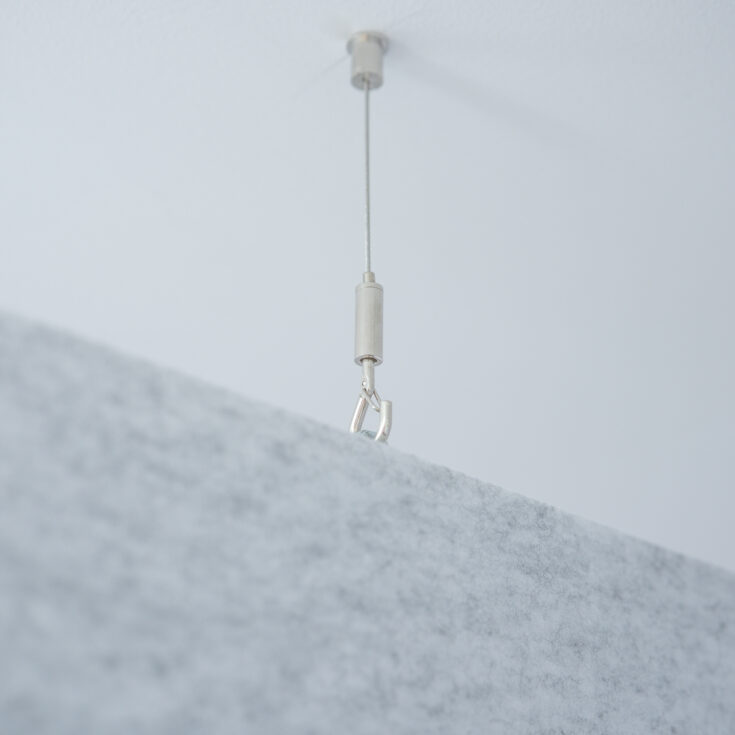

  • Komfort Seilabhängung: Planen Sie Ihre CoolLine Baffeln weit nach unten oder in unterschiedlichen Höhen abzuhängen? Dann ist unsere vernickelte Komfort Abhängung die beste Lösung. Durch die einzeln und stufenlos einstellbaren Abhänger ist eine Abhängetiefe von bis zu einem Meter möglich. Ganz ohne Werkzeug. Abhängehöhe: 60 – 1000mm

Detaillierte Produktinformationen Coolline im pdf Format

Cool Line Absorber und Deckensegel in einem Bürogebäude
